泄压/持压/背压阀
产品型号:W813/W833
        巨瀚阀门的W813/W833型泄压/持压/背压阀,可以维持上游管线中的压力。它是由液压控制,并通过调压器控制的隔膜型控制阀。阀门可以用于泄压、持压、背压冲击等场合。工作时,阀门通过泄压子阀感应阀门输入端的压力,控制阀门的开关。当输入压力超过设定值,阀门迅速打开,维持管线中的压力。压力释放完后,阀门缓慢关闭,以防止水锤冲击产生。
        如果选择了可选的止回特征,当反向压力产生时,回流的液体会进入上气室,使阀门关闭,阻止液体回流。
Product Highlights
产品亮点
        精确的压力控制,阀门开启速度快,保证管线压力,缓闭设计,防止液体冲击,优异、可靠的密闭性能,配管装有过滤装置,防止堵塞。

Product parameters
产品参数
工作压力等级 接口形式与标准 温度、介质 Pilot参数
PN10/PN16/PN25/150LB/10K/16K 法兰连接,符合:GB/ANSI/BSEN/ISO/DIN/JIS 0℃~80℃常温水 调节范围:0.5~6kg/cm2,5~9kg/cm2,7~15kg/cm2

零件名称 材质
阀体 球铁/不锈钢
阀盖 球铁/不锈钢
弹簧 不锈钢
膜片 NBR/VITON
球阀 黄铜/不锈钢
针阀 黄铜/不锈钢
过滤器 黄铜/不锈钢
导阀 不锈钢

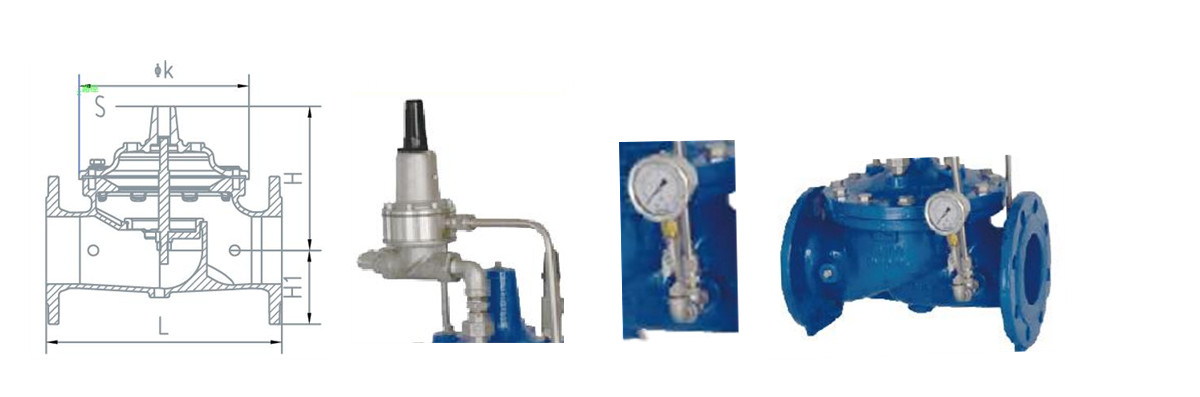

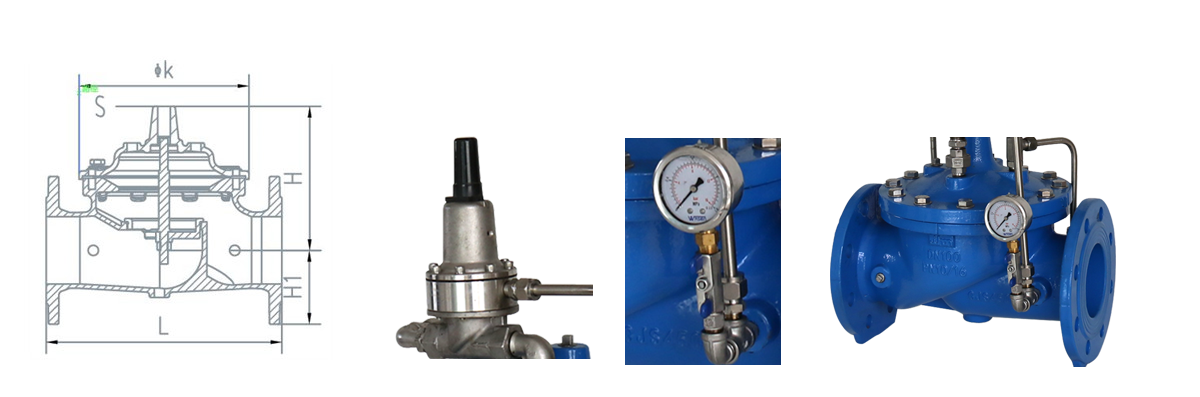

DN 50 65 80 100 125 150 200 250 300 350 400 450 500 600
L 230 290 310 350 400 480 600 730 850 850 1100 1100 1250 1450
H 139 159 179 214 214 333 407 476 526 526 624 624 720 835
H1* 85 95 102 112 127 145 172 205 232 262 292 325 360 425
ФK 173 198 226 265 265 351 436 524 606 606 741 741 1002 1308
S 3/8" 3/8" 3/8" 1/2" 1/2" 1/2" 3/4" 1" 1" 1" 11/2" 11/2" 2" 2"
Weight(Kg) 14 19 23 32 45 68 125 200 260 310 560 620 880 1300

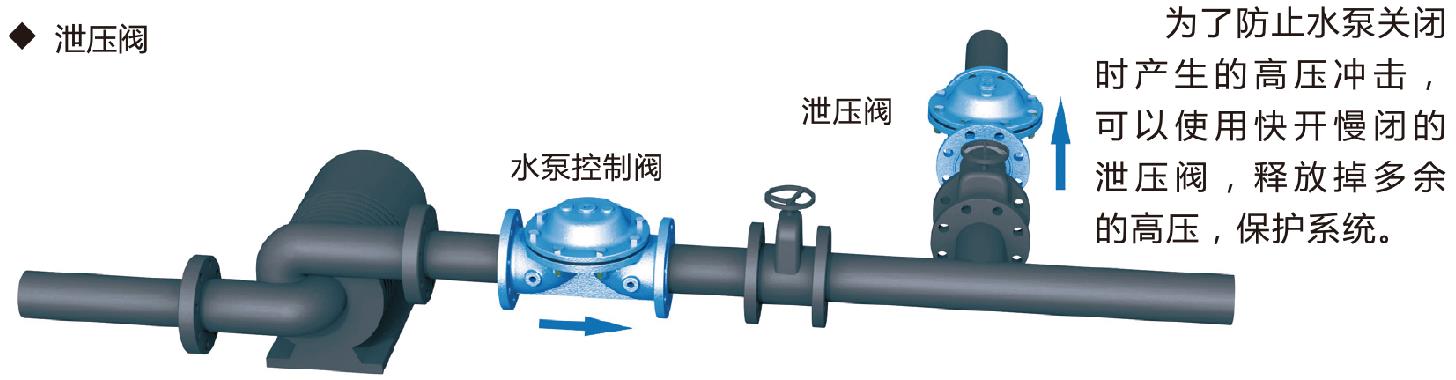

Applications
产品应用
