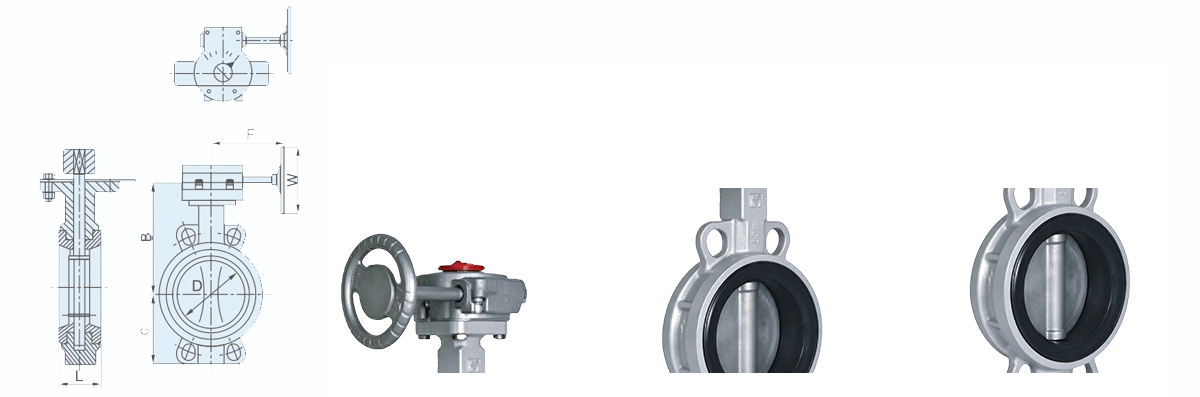

户外专用蝶阀
产品型号:BV 119

  BV 119户外专用蝶阀采用SUS304全不锈钢齿轮箱。

Product Highlights
产品亮点

  采用SUS304全不锈钢齿轮箱有效防止酸雨及潮湿环境所造成的传动机构腐蚀,确保户外场所阀门的正常使用。

Product parameters
产品参数
公称压力:1.6MPa
试验压力(水压)
阀体:2.4MPa
阀座: 1.76MPa
工作温度:0°C ~ 80°C
Applications
产品应用
使用前请一定认真阅读产品附帶的“通用螺阀使用注意事项书”,以正确使用产品。
        ●阀的安装方向可以不管,但气、电动阀的驱动部不要朝下设置。另外,横向安装时,请设置支撑。关于高温、高压流体有推荐的流体方向。请与我方商量。
        ●在泵、弯头等之后安置阀时,因配管内流体分布不均,有时需要较大的操作扭矩。安装时要注意使阀板承受均等的流体压力。
        ●阀在配管作业前不要打开包装。本体中进入垃圾将成为泄漏的原因。
        ●阀一定要配法兰盘对夹使用。
        ●将阀安装在配管中、或进行拆卸作业时,要使阀保持全关闭状态。
        ●焊接安装配管法兰盘后,不要立即安装阀,要等降到常温后才可以进行配管作业。
        ●绝对禁止将阀安装在法兰盘后进行管道的焊接。
        ●安装阀之前,要将按触阀的法兰盘面,配管内部的垃圾、残留物、灰尘等都除去并打扫干净。密封圈,阀板的损伤将成为泄漏的原因,请注意。
        ●直接将阀安装在泵、止回阀等上,在打开阀的时候可能会出现阀板碰撞对方的情况,请事先进行确认。如有碰撞的情况请将短管放在阀之间后进行配管。
        ●在进行阀的设置作业时,要使用尼龙带,起吊时要吊在阀的头部。不要站在吊物下面。
        ●配管法兰盘结构长度从阀结构长度扩大6 ~ 10mm插入阀。
        ●配管中心固定好阀之后,首先在底处插入配管螺栓,不要使阀落下,其次按顺序插入配管螺栓。
        ●拧紧螺栓的顺序要按对角线的位置将配管螺栓交叉拧紧,注意不要出现单方面拧紧的状态。单方面拧紧将成为泄漏的原因。
        ●拧紧配管螺栓后确认阀的开关情况,确认阀板是否接触到配管。
        ●进行配管的耐压试验时,不能用阀代替盲板法兰盘,要将阀保持全开状态进行试验。
运转
        ●运转开始,要等阀本体的温度在某种程度上接近设定范围之后才开始运转。
        ●环境温度高(60C以上)时将对驱动部等带来不良影响有可能成为运转不良等的原因.请与我方商量。
        ●开关手动式阀不要使用其它工具(管扳手等).有损坏阀的可能。
保修、检查
        ●将阀安装在配管中后即使长时间不运转阀的时候也一定要1个月进行1 ~ 2次开关作业。
        ●因修理等原因将阀从配管卸下来时,关闭原来并确认是否安全后才进行作业。
        ●轴套压板处发生泄漏时,请将压板螺栓螺母以均等的力适当拧紧。
        ●不要触动驱动部手柄(齿轮、气缸、电动)的定位螺栓。否则可能将成泄漏的原因。
其它
        ●流体温度在120C以上时,阀门本体需要保温工程。
        ●快速开关气动阀时,因流体的使用会发生水锤现象,有可能给阀周围机器带来坏的影响。
